一、产品简介
我公司生产的SSHJ系列双轴搅拌机，是我单位精心研制的定型产品，该机混合时间短，混合均匀度高，全长开门结构，不漏料，机内残留低，广泛适用于预混料、禽畜饲料、水产饲料、添加剂、有机肥、化工、医药等行业。

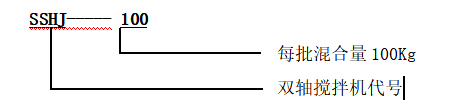

产品型号及表示方法：(例如：SSHJ-100)
二、性能特点
1、混合周期短、混合均匀度高：一般物料在45～60S时间内混合均匀度CV≤5%，减少混合时间，大大提高了生产效率；
2、出料快、残留量小：底部采用了全长双开门结构，故排料迅速、残留少；
3、液体添加量大，可根据需要添加几种液体；
4、混合柔和、不损伤物料原有特性；
5、链轮链条采用双排链结构（SSHJ-250除外，采用单排链轮），由摆线针轮减速机带动转子相向转动、传动机构独特，运转平稳、传动扭矩大、磨耗低；
6、采用独特的链条张紧机构，装拆、调节快捷、方便；
7、搅拌室采用独特的“W”形结构，开口小、中间大、下部窄，造形别致美观，占地面积小；
8、出料门采用密封机构，提高了密封可靠性。
三、主要技术参数
项目 型号 | 有效容积(m3) | 每批混合量（kg） | 每批混合 时间(S) | 混合均匀度(CV%) （cv≤%） | 动力 （kw） |
SSHJ-5000 | 10 | 5000 | 60-90 | 5 | 45 |
SSHJ-3000 | 6 | 3000 | 5 | 37 | |
SSHJ-2000 | 4 | 2000 | 5 | 30 | |
SSHJ-1000 | 2 | 1000 | 5 | 22 | |
SSHJ-500 | 1 | 500 | 5 | 11 | |
SSHJ-250 | 0.5 | 250 | 5 | 5.5 | |
SSHJ-100 | 0.2 | 100 | 5 | 3 |
四、设备组成及工作原理
（一）设备组成
本机主要由机壳、搅拌转子、电动机、减速机、链轮、液体添加管路、出料装置、护罩等部件组成（如图一）。

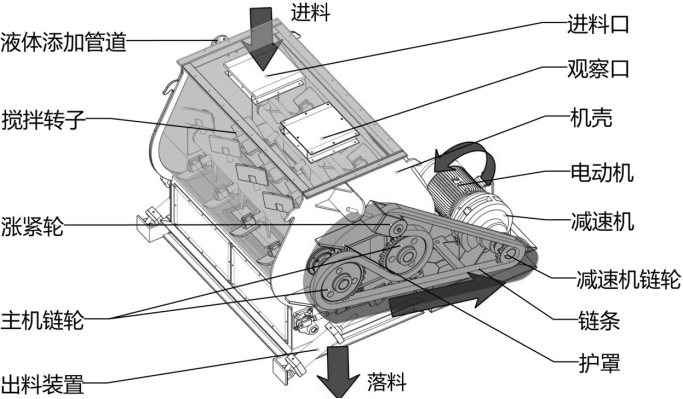

图一、SSHJ系列双轴搅拌机结构示意图
（1）出料装置分为手动开门、气动开门两种；
手动开门装置由连接板、连杆座、连杆、双联连杆、摇臂、联动轴等组成。出料门装在联动轴上，联动轴与连杆座连接一起，连杆座与连杆、连杆与双联连杆相铰接，摇臂与双联连杆连接在一起，通过摇臂使联动轴转动，从而带动底部的两个出料门开启或关闭。
气动开门装置由气缸、连接板、连杆座、连杆、双联连杆、摇臂、联动轴等组成。出料门装在联动轴上，联动轴与连接板、连杆座连接一起，连杆座与连杆、连杆与双联连杆相铰接，双联连杆与中轴连接，气缸一端通过Y型接头与双联连杆连接，一端固定于机架。气缸往复运动，带动双联连杆使联动轴转动，从而带动底部的两个出料门开启或关闭（如图二）。
（2）出料门密封
出料门采用密封机构——镶有高密度海棉条，大大提高了密封可靠性。密封条损坏后可更换。
（3）液体添加管道
液体添加管道安装在机盖下方，由管道、喷嘴等组成，液体通过管道喷孔呈扇形喷出，机内管道全长有数个喷头均匀分布。

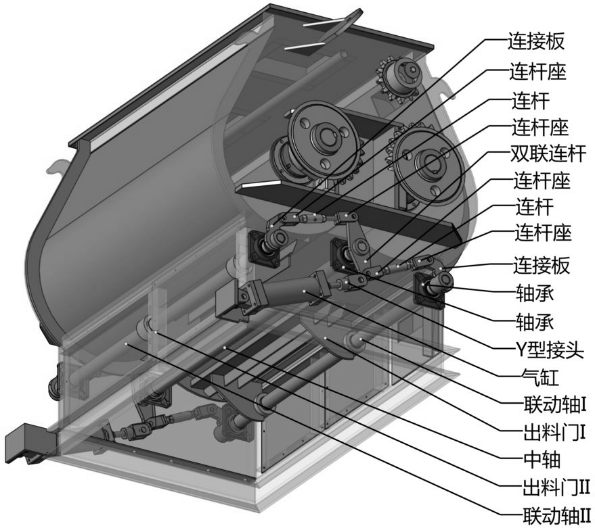

图二、SSHJ系列双轴搅拌机出料装置结构示意图
（4）搅拌转子
桨叶式搅拌转子由桨叶、桨叶轴、主动轴、从动轴、芯轴组成，通过主轴轴承座与机壳固定，如图三。

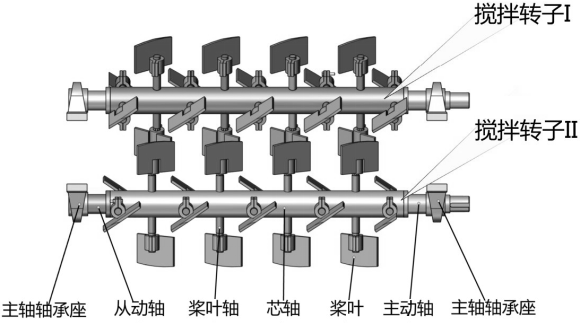

图三、SSHJ系列双轴搅拌机搅拌转子结构示意图
（二）工作原理
该机由两个旋转方向相反的转子组成，转子上焊有多个特殊角度的桨叶，桨叶带动物料沿搅拌室内壁旋转的同时左右翻动；在两转子的交叉重叠处，形成了一个失重区，在此区域内，不论物料的形状、大小和密度如何，都能使物料上浮，处于瞬间失重状态，以此使物料在搅拌室内形成全方位连续循环翻动，相互交错剪切，从而达到快速、柔和均匀的混合效果。
