一、产品简介
我公司生产的SHJ系列单轴搅拌机，是我单位精心研制的产品，该机混合均匀度CV≤5-7%，混合时间：3-6min，可采用手动、电动、气动三种出料方式，机内残留低，广泛适用于能源环保、化工、食品、医药、饲料养殖等行业。

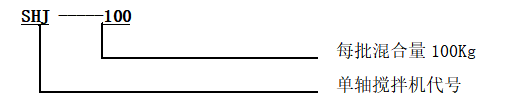

产品型号及表示方法：(例如：SHJ-100)
二、性能特点
1、新型搅拌轴结构无混合死角，混合均匀优良；
2、分批式混合，混合均匀度CV≤5-7%，混合时间3-6分钟；
3、机体两端双层密封设计，杜绝两轴端漏料现象；
4、出料门采用气动（也可电动或手动），动作更加准确可靠，密封性能好；
5、机内装有液体添加管道，总机结构合理，外型美观，操作维修方便；
6、减速机采用摆线针轮减速机，结构紧凑，占用空间小，传动平稳，噪音低。
三、主要技术参数
规格型号 | 有效容积 m3 | 每批混合量 (kg) | 每批混合时间(min) | 混合均匀度 （cv） | 动力（KW） |
SHJ-5000 | 10 | 5000 | 3～6 | ≤5-7% | 37 |
SHJ-3000 | 6 | 3000 | 3～6 | ≤5-7% | 30 |
SHJ-2000 | 4 | 2000 | 3～6 | ≤5-7% | 22 |
SHJ-1000 | 2 | 1000 | 3～6 | ≤5-7% | 18.5 |
SHJ-500 | 1 | 500 | 3～6 | ≤5-7% | 7.5 |
SHJ-250 | 0.5 | 250 | 3～6 | ≤5-7% | 5.5 |
SHJ-100 | 0.2 | 100 | 3～6 | ≤5-7% | 3 |
注：混合均匀度以精饲料为样本取得，粗饲料的混合均匀度略为降低。
四、设备组成及工作过程
单轴搅拌机主要由机壳、搅拌转子、电动机、减速机、链轮、液体添加管路、出料装置等部件组成（详见图1）

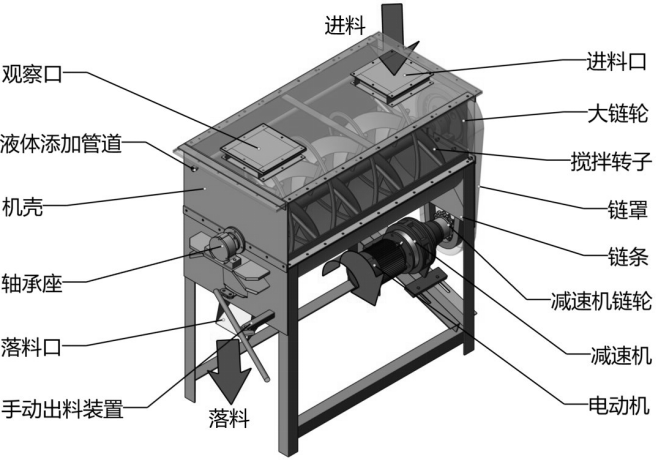

图1.1、手动式单轴搅拌机结构示意图。

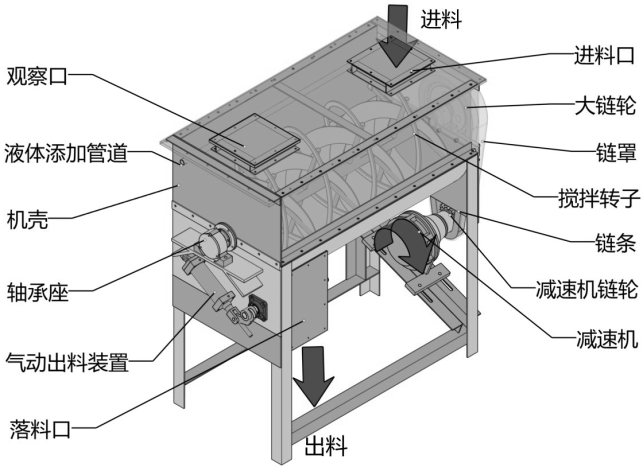

图1.2、气动式单轴搅拌机结构示意图
图1、单轴搅拌机结构示意图
（1）搅拌转子
搅拌转子分为螺带式、桨叶式两种型式。螺带式主要应用于饲料养殖行业的物料搅拌、混合；桨叶式既可用于饲料养殖行业，也可用于有机肥、无机肥、能源环保等其他行业的物料搅拌混合。

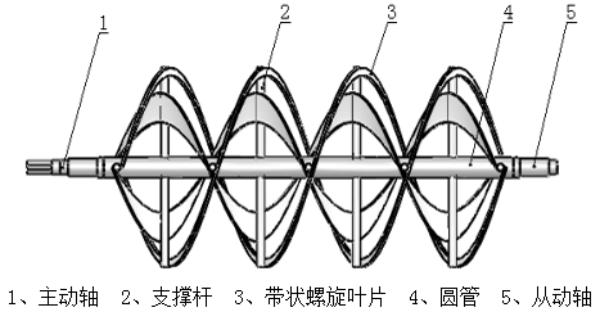

螺带式搅拌转子由带状螺旋叶片、主动轴、从动轴、圆管及支撑杆组成，如图2.1。叶片分为内外两圈，分别为左旋和右旋。转子转动时，左旋叶片使物料从一端推向另一端，右旋叶片则使物料向相反方向移动，通过这样不断地翻动和对流，使物料均匀混合。
图2.1、螺带式搅拌转子结构示意图

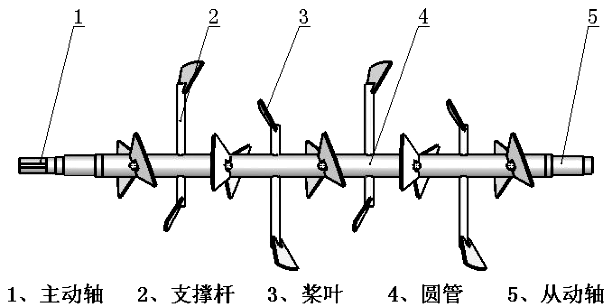

桨叶式搅拌转子由桨叶、主动轴、从动轴、圆管及支撑杆组成，如图2.2。桨叶以旋转角度的型式排列。转子转动时，长边桨叶将物料从进料端推向出料端，短边桨叶则使物料做反向流动，通过这样不断地翻动和对流，使物料均匀混合。
图2.2、桨叶式搅拌转子结构示意图
图2、搅拌转子结构示意图
（2）出料门与密封
如采用自动开门出料装置，出料门采用密封机构——镶有高密度海棉条，大大提高了密封可靠性。密封条损坏后可更换。
（3）出料装置
出料装置采用气动、电动或手动三种方式。

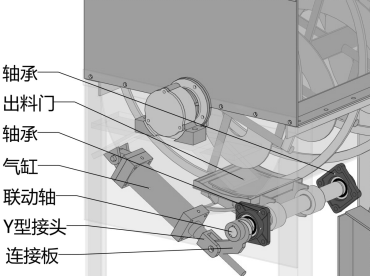

气动出料控制机构由气缸、连接板、Y型接头、联动轴等组成，如图3.1。出料门装在联动轴上，联动轴和连接板连接在一起，气缸头一端与Y形接头绞接，一端固定于机壳。气缸往复运动，通过连接板带动联动轴转动，从而带动出山料门开启或关闭（气缸活塞杆推出时，出料门关闭）。电动出料装置由电动推杆控制。

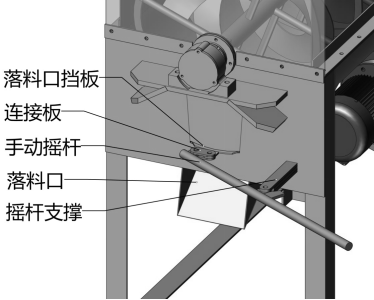

手动出料控制装置主要由插板、支撑杆、手动摇杆等组成，如图3.2。
图3.1、气动出料装置示意图 图3.2、手动出料装置示意图
图3、出料装置结构示意图
（4）液体添加管道
液体添加管道安装在机体的侧上方，由管道、喷嘴等组成，液体通过喷嘴呈扇形喷出，机壳全长有数个喷头均匀分布。液体可以是油脂、水。油脂添加一般用于饲料养殖业物料的搅拌；水一般是在物料干燥情况下加入。
