一、产品简介
SFSP系列多功能破碎机是我厂定型产品，可破碎小木片、刨花、 小麦秸秆等纤维性物料，同时也可破碎玉米等颗粒状饲料原料及PVC发泡板，该产品可与各种形式的喂料机相配，锤片为对称排列。
本机结构合理，坚固耐用，安全可靠，安装容易，操作方便，振动微小，生产率高。

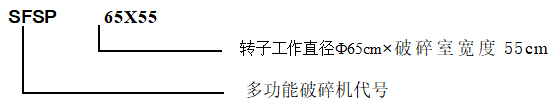

产品型号及表示方法：(例如：SFSP65X55)
二、主要技术参数和性能指标
（一）主要技术参数
型号规格 | SFSP40 | SFSP50 | SFSP65×27 | SFSP65×55 | SFSP65×75 | SFSP65×100 |
主轴转速（r/min） | 3400 | 3100 | 2940 | 2950 | 2970 | 2970 |
锤片数量 （片） | 12 | 16 | 24 | 48/72 | 72/108 | 96/144 |
（二）性能指标
本系列破碎机在安装正确，吸负良好，使用正常情况下，性能指标如下：
型号规格 | SFSP40 | SFSP50 | SFSP65×27 | SFSP65×55 | SFSP65×75 | SFSP65×100 |
配用动力 （千瓦） | 7.5 | 11-15 | 22 | 55 | 75 | 90 |
产量/玉米 （吨/时） | 0.3-0.8 | 0.5-1 | 0.5-2 | / | / | / |
产量/粗纤维 （吨/时） | 0.1-0.3 | 0.2-0.4 | 0.5-0.8 | 1.5-2 (48锤片) | 2-3 （72锤片） | 3-4 （96锤片） |
产量/PVC （吨/时) | / | / | / | 0.4-0.6 （72锤片） | 0.5-0.8 （108锤片） | 0.6-1 （144锤片） |
注：以上指标系满足以下情况:原料品种：?玉米，水分不大于14%，破碎机筛板孔直径Φ2-Φ6毫米；?粗纤维，原料为50x20x10mm（厚）木片，水分小于15%，筛板孔直径Φ6-Φ12毫米；③PVC，尺寸不大于100x30x5mm（厚），筛板孔径Φ3-Φ6。
三、主要结构和工作过程

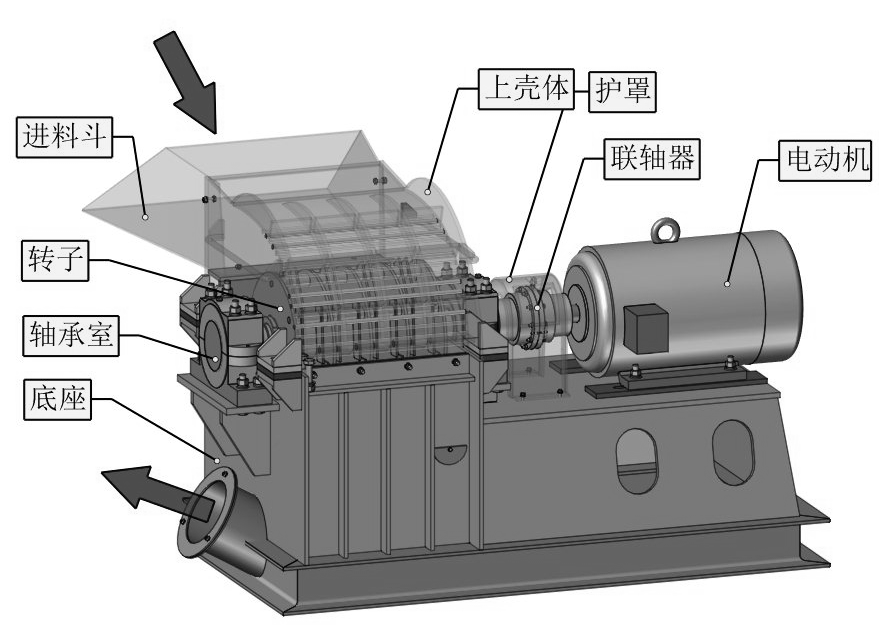

（一）主要结构（见图一）
（1）底座：起到联接和支承破碎机各部件的作用，使其形成一个整体。破碎后的物料由
底座侧面风力吸出。
（2）转子：由主轴、锤架板、销轴、锤片、轴承等零件组成，是破碎机的主要运动部件。
转子转速较高，装配后不装销轴和锤片的情况下进行动平衡检验。破碎机转子按破碎物料的不同可分为普通型和水冷型两类：普通型转子主要破碎玉米、粗纤维等物料，其底座为单层钢板焊接结构，进料口高度较大，无防冲料防护板；水冷型转子主要破碎PVC泡沫板等，其底座为双层钢板焊接结构，钢板中间形成水道，能够通水进行水冷工作，进料口高度较低，有橡胶板防冲料防护。
（3）风机：SFSP40、50、65x27（皮带传动）型与主机是同一大轴，风叶转子镶在大轴上；SFSP65x27（直联）、SFSP65x55、65x75、65x100型是风机独立，吸风管与主机连接。
（4）上机壳：上部安装进料斗，下部与底座联接，同转子组成破碎室。物料在破碎室中进行破碎。
（二）工作原理
需破碎的物料通过与本机相配的喂料机构由进料口进入破碎室，在高速旋转的锤片打击和筛板磨擦作用下物料逐渐被破碎,并在离心力和气流作用下穿过筛孔由底座侧面风力吸出。

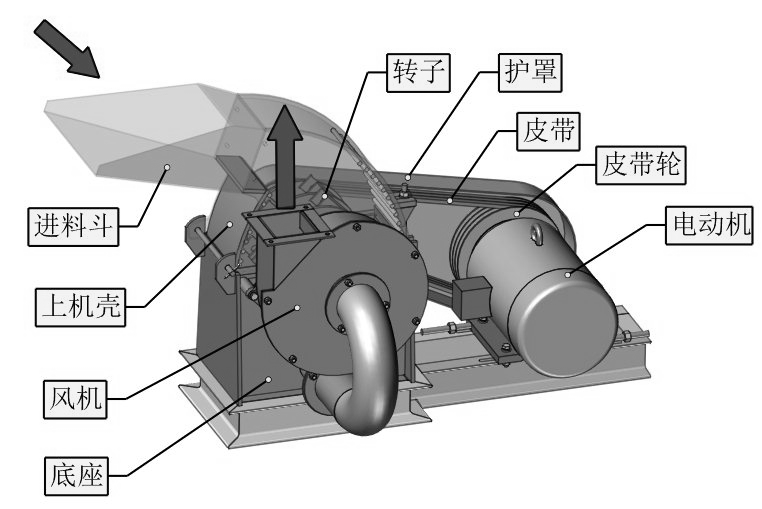

SFSP40、50、65x27(皮带）型
SFSP65x55、65x75、65x100型系列
四、机器的安装
SFSP40、50、65x27（皮带传动）型其主轴与电机采用皮带传动方式；SFSP65x27（直联）、SFSP65x55、65x75、65x100及SFSP130型其主轴和电机采用鼓型齿式联轴器直接传动，电机直接安装在机器底座上。本机安装时将底座直接安放在基础平面上，底座和基础面之间用预埋螺栓或膨胀螺栓联接紧固(螺栓规格M20以上，数量4-8）。安装时保证安装基础应在同一水平面上，在搬运过程中底座应均匀着地以免受力不匀引起变形。

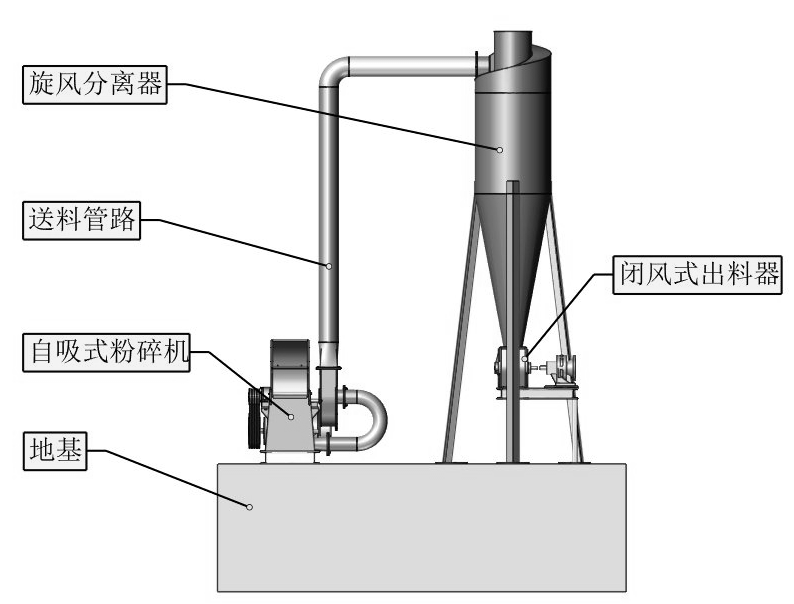

本机应配有相应功率的起动装置、保护装置及电气仪表，同时组合风机、除尘器及旋风分离器等使用（见附图七）。破碎机主轴旋转方向为进料口向内方向。图二为进料口位置和主轴旋转方向示意图。
